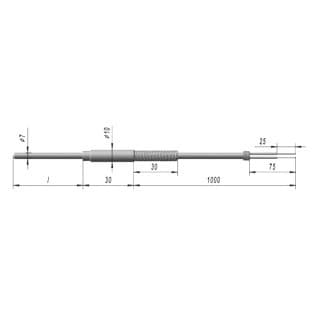

Термопреобразователи сопротивления платиновые ТСП 9801
Обзор
Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757
Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12
Cертифицированы в Республике Беларусь № РБ 03 10 5247 13Назначение
Для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, в частности, в автоклавах по выращиванию кристаллов.
Особенности
Данный термометр может быть использован для калибровки преобразователей ТХК методом прямого сличения в зонах рабочих температур.
ТСП 9801 изготавливаются на основе гибкого кабеля КТМС-М (кабель с медными жилами в стальной оболочке с минеральной изоляцией).
При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термометры по длине для размещения чувствительного элемента в требуемой зоне измерения. Термометр выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру кабеля. Первый изгиб должен быть расположен на расстоянии не менее 135 мм от рабочего края термометра сопротивления.
Схема соединений
Схема 4Пример записи при заказе
- «ТСП 9801-01 ТУ 4211-093-02566540-2011»
Таблица
Конструктивное исполнение l, мм Масса, кг -00 500 0,205 -01 1000 0,305 -02 2000 0,510 -03 3000 0,715 -04 4000 0,920 -05 5000 1,125 -06 6000 1,330 -07 7000 1,535 -08 8000 1,740 -09 9000 1,945 -10 10000 2,150 -11 11000 1,355 -12 12000 2,560 -13 13000 2,765 -14 14000 2,970 -15 15000 3,175 Характеристики
Параметр Значение Диапазон измеряемых температур, °C -50...+400 Номинальная статическая характеристика (НСХ) 100П Класс допуска В Время термической реакции, с 10 Степень защиты от пыли и воды IP54 Материал защитной арматуры 12Х18Н10Т Номинальное значение a, °C-1 0,00391 Диапазон условных давлений, МПа 0,4 Устойчивость к вибрации N3 Вид климатического исполнения У2, Т2 Масса, кг, не более 0,205.3,175 Средняя наработка до отказа, ч, не менее 200000
