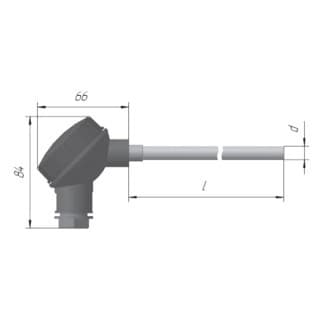

Термопреобразователи сопротивления ТСП 1107, ТСМ 1107
Обзор
Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757
Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12
Cертифицированы в Республике Беларусь № РБ 03 10 5247 13Назначение
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Материал клеммной головки
- Рис. 1-10: стеклонаполненный полиамид (до 200 °C);
- Рис. 11-20: алюминиевый сплав.
Схемы соединений
Схема 2 Схема 3 Схема 2/2 Схема 4
Пример записи при заказе
- «ТСП 1107-1-100-8-100П-В-3- (-50…+200) ТУ 4211-093-02566540-2011»
ТСХ 1107 - Х - Х - Х- 2*Х - Х - Х - (Х…Х) ТУ 4211-093-02566540-2011
1 2 3 4 5 6 7 8 9- Тип ТС (ТСМ или ТСП)
- Номер рисунка
- Длина монтажной части l, мм
- Диаметр монтажной части d, мм
- Число чувствительных элементов (при наличии двух) и условное обозначение НСХ
- Класс допуска
- Условное обозначение схемы соединения
- Рабочий диапазон измеряемых температур, °С
- Обозначение ТУ
Рис. 1, рис. 2
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм
Рис. 1
Рис. 2
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 -50 ... +500 -200 ... +200
В 2, 3, 4 -200 ... +600 -200 ... +500 2/2 50М 100М -50 ... +150 В 2, 3, 4, 2/2* -50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 3
- Диапазон условных давлений - 0,4 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500,3150 - 50 ... +500 -200 ... +200 В 2, 3, 4 -200 ... +600 -200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2* - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 4, рис. 5
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
Рис. 4
Рис. 5
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2* - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 6, рис. 7
- Диапазон условных давлений - 6,3 МПа;
- Время термической реакции - 6,5 с.
Рис. 6
Рис. 7
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 6 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 -200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 500 мм.
Рис. 8
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2* - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 9
- Диапазон условных давлений - 6,3 МПа;
- Время термической реакции - 6,5 с.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 6 160, 200, 250, 320, 400, 500, 630, 800, 1000 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 630 мм.
Рис. 10
- Диапазон условных давлений - 0,4 МПа;
- Время термической реакции - 6,5 с.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d,мм l, мм 50П 100П -50 ... +200 А 3, 4 6 160, 200, 250, 320, 400, 500, 630, 800, 1000 - 50 ... +500 -200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М - 50 ... +150 В 2, 3, 4 100М - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 630 мм.
Рис. 11, рис. 12
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
Рис. 11
Рис. 12
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2* - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 13
- Диапазон условных давлений - 0,4 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 14, рис. 15
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
Рис. 14
Рис. 15
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200 А 3, 4 8, 10 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 16, рис. 17
- Диапазон условных давлений - 6,3 МПа;
- Время термической реакции - 6,5 с.
Рис. 16
Рис. 17
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200 А 3, 4 6 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 - 50 ... +500 - 200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 500 мм.
Рис. 18
- Диапазон условных давлений - 10 МПа;
- Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200
- 50 ... +500А 3, 4 8, 10 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150 -200 ... +200
- 200 ... +600 - 200 ... +500В 2, 3, 4 2/2 50М 100М - 50 ... +150 В 2, 3, 4, 2/2 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 имеют ограничение по длине монтажной части:
- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;
- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм.
* - Только 50М с диаметром монтажной части 10 мм.
Рис. 19
- Диапазон условных давлений - 6,3 МПа;
- Время термической реакции - 6,5 с.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200 - 50 ... +500 А 3, 4 6 160, 200, 250, 320, 400, 500, 630, 800, 1000 - 200 ... +200
- 200 ... +600 - 200 ... +500В 2, 3, 4 2/2 50М 100М - 50 ... +150 В 2, 3, 4 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 630 мм.
Рис. 20
- Диапазон условных давлений - 0,4 МПа;
- Время термической реакции - 6,5 с.
НСХ Рабочий диапазон температур, °С Класс допуска Схема d, мм l, мм 50П 100П -50 ... +200 А 3, 4 6 160, 200, 250, 320, 400, 500, 630, 800, 1000 - 50 ... +500 -200 ... +200 В 2, 3, 4 - 200 ... +600 - 200 ... +500 2/2 50М 100М - 50 ... +150 В 2, 3, 4 - 50 ... +180 С Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 630 мм.
Характеристики
Параметр Значение ТСП 1107 ТСМ 1107 Диапазон измеряемых температур, °C -200...+600 * -50...+180 * Номинальная статическая характеристика 50П;100П 50М; 100М Класс допуска А, В В, С Время термической реакции, с 6,5; 20; 40 Степень защиты от пыли и воды IP55 Материал защитной арматуры 12Х18Н10Т Номинальное значение a, °C"1 0,00391 0,00428 Диапазон условных давлений, МПа 0,4; 6,3; 10 Устойчивость к вибрации N3 Вид климатического исполнения У2, Т2 Средняя наработка до отказа, ч 70000 * см. таблицы конструктивных исполнений
