Термопреобразователи сопротивления ТСП 0907, ТСМ 0907
Обзор
Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757
Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12
Cертифицированы в Республике Беларусь № РБ 03 10 5247 13Назначение
Для измерения температуры твердых тел, например, подшипников скольжения.
Схемы соединений
Схема 3 Схема 4
Пример записи при заказе
- «ТСП 0907-1-170-100П-В-3- (-50…+200) ТУ 4211-093-02566540-2011»
ТСП ХХХХ Х - ХХХ - ХХХХ - Х Х- (ХХ…ХХ) ТУ 4211-093-02566540-2011
1 2 3 4 5 6 7 8- Тип ТС
- Номер рисунка
- Длина монтажной части, мм
- НСХ преобразования
- Класс допуска
- Условное обозначение схемы соединения внутренних проводов
- Рабочий диапазон измеряемых температур
- Обозначение ТУ

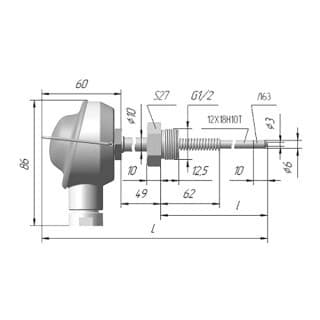

Рис. 1
Рис. 2
Таблица 1
Тип ТС Рисунок НСХ Схема Класс допуска Диапазон температур, °С α, °C -1 ТСП 0907 1 50П,100П Pt50, Pt100 3; 4 В, С - 50 ... +200 0,00391 2 ТСМ 0907 1 50М, 100М В - 50 ... +150 0,00428 С - 50 ... +180 2 В - 50 ... +150 С - 50 ... +180 Таблица 2
l, мм L, мм,
(для рис. 1)L, мм,
(для рис. 2)Масса, кг,
(для рис. 1)Масса, кг
, (для рис. 2)125 255 1175 0,365 0,165 150 280 1200 0,369 0,169 170 300 1220 0,372 0,172 200 330 1250 0,377 0,177 215 345 1265 0,380 0,180 250 380 1300 0,385 0,185 275 405 1325 0,390 0,190 335 465 1385 0,400 0,200 Характеристики
Параметр Значение ТСП 0907, ТСМ 0907 Диапазон измеряемых температур, °C -50. ..+200 * Номинальная статическая характеристика (НСХ) см. табл.1 Класс допуска В, С Время термической реакции, с 15 Степень защиты от пыли и воды IP55 Материал защитной арматуры 12Х18Н10Т, Л63 Номинальное значение a, °C-1 0,00391; 0,00428 Диапазон условных давлений, МПа 0,4 Устойчивость к вибрации N4 Вид климатического исполнения У2, Т2 Масса, кг, не более 0,165.0,4 Средняя наработка до отказа, ч, не менее 100000 * см. таблицу конструктивных исполнений
Если Вас интересует цена на Термопреобразователи сопротивления ТСП 0907, ТСМ 0907 Вы можете позвонить по тел.
