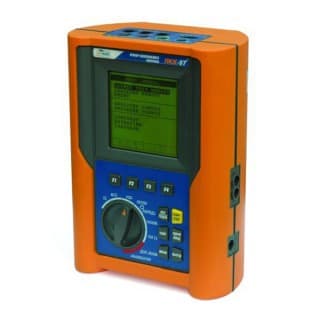

Анализатор качества электроэнергии ПКК-57
Обзор
Назначение ПКК-57
ПКК-57 многофункциональный прибор оценки качества электроэнергии и параметров электробезопасности. Такая аппаратура может быть востребована всюду, где есть необходимость оценить качество потребляемой электроэнергии, проверить обеспечение безопасных условий функционирования электроустановок (офисы, жилой сектор, промышленные помещения и др.)
С учетом функциональной насыщенности приборов ПКК 57 и МЭТ-5080 наиболее целесообразно их использование на крупных производственных или жилых объектах. Эта особенность позволяет выполнить весь объем контрольно-измерительных операций без необходимости иметь «под рукой» несколько отдельных приборов. С точки зрения удовлетворения потребностей электроэнергетики на таком объекте, как жилой дом или электропитающие устройства цеха АТС, приемопередающий радиоцентр (сотовая, транкинговая связь) - весьма просто реализовать принцип «одна бригада - всего один прибор».
Особенности ПКК-57
- Проведение измерений в 3-х фазных и 1 фазных энергосетях;
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (200 мА ; >10 А);
- Компенсация сопротивления измерительных проводов;
- Измерение тока и напряжения (RMS), частоты, мощности (активной, реактивной, полной) и коэффициента мощности;
- Измерение энергии (активной и реактивной);
- Измерение параметров УЗО (АС, А - общего и селективного типа);
- Измерение полного R цепи «Ф-Ф», «Ф-Н», «Ф-З» и вычисление ожидаемого тока КЗ;
- Измерение сопротивления изоляции, заземления, проводимости грунта;
- Определение правильности подключения и порядка чередования фаз;
- Регистрация импульсов перенапряжения (от 10 мс), провалов напряжения, отклонения частоты, кратковременного перенапряжения;
- Определение несинусоидальности формы напряжения и тока, измерение гармонических составляющих (до 49-й гармоники);
- Интервалы регистрации: 5, 10, 30 с, 1, 2, 5, 10, 15, 30, 60 мин.;
- Измерение тока утечки, температуры и влажности, освещенности (опционально).
Характеристики
Технические характеристики ПКК-57
Параметр Значение Измерение целостности проводников Макс. напряжение теста (авто, R+time, R-time) От 4 до 24 В, постоянное (без нагрузки) Тестовый ток > 0,2 А, постоянный (сопротивление < 5 Ом) Разрешение 1 мА Диапазон измерений 0,01…9,99 Ом / 10,9…99,9 Ом Разрешение 0,01 Ом / 0,1 Ом Погрешность измерения ± (2,0 % + 2 ед.сч.) Измерение целостности проводников тест 10 А Макс. напряжение теста до 12 В, переменное (без нагрузки) Тестовый ток > 10 А, переменный (сопротивление < 0,5 Ом) Диапазон измерений 0,001…0,999 Ом Погрешность измерения ± (1,0 % + 2 ед.сч.) Измерение падения напряжения в цепях присоединения Макс. напряжение теста до 12 В, переменное (без нагрузки) Тестовый ток > 10 А, переменный (сопротивление < 0,5 Ом) Диапазон измерений 0,01…9,99 В Погрешность измерения ± (1,0 % + 2 ед.сч.) Схема измерения 4-х проводная Измерение времени отключения УЗО Тестовый ток 10-30-100-300-500 мА Начальное значение дифф. тока (I) и время отключения 1…999 тестовый ток 1/2 NÄN, IÄINÄ1…200 тестовый ток 2 I для ВДТ общего типа1…250 тестовый ток 2 N для ВДТ селективного типаÄINÄ1…50 тестовый ток 5 I для ВДТ общего типаNÄ1…160 тестовый ток 5 I для ВДТ селективного типа Разрешение 1 мс Погрешность измерений ± (2 % + 2 ед. счета) Измерение отключающего тока УЗО Измерение тока отключения (до 10мА) АС-тип (0,5-1,4) I ×ΔN; I А-тип (0,5-2,4) ×ΔN Измерение тока отключения (> 10мА) I АС-тип (0,5-1,4) ×ΔN; А-тип (0,5-2) I ×ΔN Разрешение 0,1×IΔN Погрешность измерения ± 5,0% Измерение сопротивления изоляции Тестовое напряжение 50 / 100 / 250/ 500 / 1000 В, постоянное Диапазон измерений 0,01…99,99 МОм / 50 В; 0,01…199,9 МОм / 100 В; 0,01…499 МОм / 250 В;0,01…999 МОм / 500 В; 0,01…1999 МОм / 1000 В Погрешность измерения от ± (2,0 % + 2 ед.сч.) до ± (5,0 % + 2 ед.сч.) Измерение напряжения прикосновения (Uп) Диапазон измерений U 0…2 ×п (Uп = от 25 В до 50 В) Разрешение 0,1 В Погрешность измерения ± (5,0 % + 3 ед.сч.) Измерение полного сопротивления заземления (без отключения УЗО) Диапазон измерений заземления 1…1999 Ом (с учетом заземления сооружения и коммуникаций) Разрешение 1 Ом Погрешность измерения Погрешность измерения Схема измерения 4-х проводная Измерение частоты напряжения Основная гармоника 50 Гц ± 5 %; 60 Гц ± 5 % (47,0….63,6) Разрешение 0,1 Гц Комплектация
Комплект поставки
- Прибор ПКК-57 - 1 шт.
- Гибкая 3ф токовая петля d 290 мм (300-3000 А) – 1 шт.
- 3-х проводный кабель переходник-штепсель – 1 шт.
- Измерительных провода 2 м - 4 шт.
- Зажимы «крокодил» - 4 шт.
- Тестовые пробники – 2 шт.
- Чехол – 1 шт.
- Измерительные провода «банан-банан» - 4 шт.
- Штыри заземления – 4 шт.
- Сетевой шнур питания (тест 10 А) – 1 шт.
- ПО управления – 1 шт.
- Оптокабель RS-232 – 1 шт.
- Сетевой адаптер – 1 шт.
- Транспортная сумка – 1 шт.
- Руководство по эксплуатации – 1 шт.
Если Вас интересует цена на Анализатор качества электроэнергии ПКК-57 Вы можете позвонить по тел.
