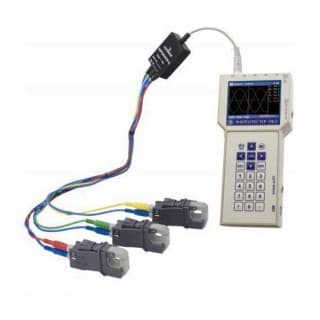

Энерготестер ПКЭ-А-С4
Обзор
Назначение ПКЭ-А-С4
- Измерение и регистрация основных показателей качества электроэнергии (ПКЭ), установленных ГОСТ 13109-97 и МЭК 61000-4-30;
- Измерение и регистрация электроэнергетических величин.
Область применения ПКЭ-А-С4
- Проведение сертификации электроэнергии, периодический контроль ПКЭ;
- Энергоаудит (энергетическое обследование);
- Измерение параметров вторичных цепей АИИСКУЭ;
- Ревизия электросчетчиков и ТТ;
- Осциллографирование.
Особенности ПКЭ-А-С4
- Метрология:
- измерение ПКЭ и оформление отчетов в полном соответствии с российскими и международными стандартами (класс А).
- Пользовательский интерфейс:
- полноцветный графический дисплей 3.6" (90мм);
- цифровая клавиатура;
- Поверка:
- полностью автоматизированная поверка на установке УППУ-МЭ 3.1К раз в 4 года.
Конструкция
- два процессора;
- интерфейс связи USB;
- возможность работы от встроенной батарейки и/или сетевого адаптера питания;
- отдельный вход "10В"
- GPS-приемник (класс А);
- Память 512Мб;
Характеристики
Технические характеристики ПКЭ-А-С4
Параметр Значение Номинальные значения измеряемых действующих значений переменного фазного (междуфазного) напряжения (Uн), В 6 В (10 В), 60 В (100 В), 240 В (415 В) Номинальные значения измеряемых действующих значений переменного тока (Iн), В (только для варианта исполнения «Энерготестер ПКЭ-06») Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (токоизмерительные клещи). Питание Энерготестера ПКЭ осуществляется через адаптер питания 100…264В, 50 ± 5 Гц
U = 12.6В, I = 0.8АДополнительная погрешность хода часов в рабочем диапазоне температур, не более, с/сут*град ± 0.05 Потребляемая мощность по цепи переменного тока, не более, ВА 10 (220Вх42мА) Потребляемая мощность по цепи постоянного тока (от адаптера питания), не более, ВА 8 (12.6Вх0.6А) Габаритные размеры (длина, ширина, высота), не более, мм 250х120х80 Степень защиты корпуса IP 40 Масса, не более, кг 1.0 Комплекты поставки «Энерготестера ПКЭ-06» в зависимости от требуемого диапазона измерений по току: Наименование варианта Токовые клещи (датчики), 3 шт. Диапазоны измерений тока Iн=10А
d=15ммIн=100А
d=15ммIн=1000А
d=52ммIн=300/3000А
d=200мм«10А» + 10мА÷15А Iном=10А «100А» + 1А÷150А Iном=100А «1000А» + 1А÷150А Iном=100А 50А÷1500А Iном=1000А «10А + 1000А» + + 10мА÷15А Iном=10А 10А÷1500А Iном=1000А «10А + 100А/1000А » + + 10мА÷15А Iном=10А 1А÷150А Iном=100А 10А÷1500А Iном=1000А «10А + 100А» + + 10мА÷15А Iном=10А 1А÷150А Iном=100А «100А + 1000А» + + 1А÷150А Iном=100А 10А÷1500А Iном=1000А «10А + 100А+1000А » + + + 10мА÷15А Iном=10А 1А÷150А Iном=100А 10А÷1500А Iном=1000А «3000А » + 3А÷450А Iном=300А 30А÷4500А Iном=3000А «10А + 3000А» + + 10мА÷15А Iном=10А 3А÷450А Iном=300А 30А÷4500А Iном=3000А Комплектация
Комплект поставки
- Прибор Энерготестер ПКЭ;
- Адаптер питания Энерготестера ПКЭ с кабелем 220В;
- Программное обеспечение;
- Щупы тестерные – 4 шт.
- Кабель низковольтный;
- Руководство по эксплуатации.
Дополнительная комплектация
- Кабель для связи с ПК по USB;
- Клещи токоизмерительные (в зависимости от необходимого диапазона);
- Кабель «Ток-К»;
- Шунт:100А, 1000А;
- Программное обеспечение «Осциллоскоп».
Если Вас интересует цена на Энерготестер ПКЭ-А-С4 Вы можете позвонить по тел.
