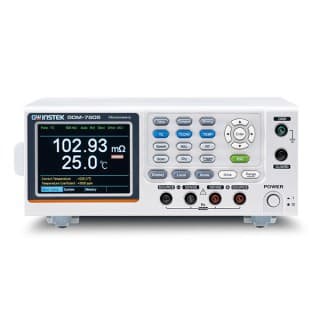

Миллиомметр GOM-7804
Обзор
Назначение GOM-7804
Миллиомметр GOM-7804 предназначен для точных измерений малых и сверхмалых сопротивлений резисторов, шунтов, переключателей, соединителей, коннекторов, контактных пар разъемов.
Особенности GOM-7804
- 5 разрядов, динамический диапазон «50.000».
- Базовая погрешность измерения ±0,05%.
- Максимальное разрешение 1 мкОм, тестовый ток до 1 А (пост).
- Режим измерения «сухой контакт» (Uтеста ≤ 20 мВ) на соответствие стандарту MIL-STD-1344 (только GOM-7805).
- Различные типы испытательного сигнала: DC +, DC-, импульсный, ШИМ, Zero (только GOM-7805).
- Функции компарирования и допускового контроля со звуковой индикацией.
- Измерение в абсолютных и относительных (%) единицах.
- Измерение температуры с помощью внешней термопары.
- 4-х проводная схема измерения с термокомпенсацией.
- Скорость измерения: 10 или 60 изм/с.
- Большой графический цветной TFT дисплей.
- Задержка запуска измерений.
- Тестирование p-n переходов.
- Запись до 20 профилей настроек (запись/ вызов).
- Аналоговое управление сортировщик компонентов (выход для подключения внешнего манипулятора или сканера).
- Интерфейсы: RS-232, USB и GPIB (для GOM-7805).
Характеристики
Технические характеристики GOM-7804
Параметр Значение СОПРОТИВЛЕНИЕ Пределы измерений 50 / 500 мОм / 5 / 50 / 500 Ом / 5 / 50 / 500 кОм / 5 МОм Разрешение 1 мкОм / 10 мкОм / 100 мкОм / 1 мОм / 10 мОм / 100 мОм / 1 Ом / 10 Ом/ 100 Ом Тестовый ток 1 А / 100 мА / 10 мА / 1 мА / 100 мкА / 10 мкА / 1 мкА Погрешность измерения ± (0,1 % изм. + 0,02 % диапазона) на пределе 50 мОм
± (0,05 % изм. + 0,02 % диапазона) на пределах 500 мОм…50 Ом
± (0,05 % изм. + 0,008 % диапазона) на пределах 500 Ом…500 кОм
± (0,2 % изм. + 0,008 % диапазона) на пределе 5 МОмТЕМПЕРАТУРА (ОПЦИЯ) Диапазон измерений -50°…399,9°C Разрешение 0,1°C Погрешность измерения 0,3% изм. ± 0,5°C в диапазоне -10°C…40°С;
0,3% ± 1,0°C в остальных диапазонахОБЩИЕ ДАННЫЕ Скорость измерения 10 / 60 изм/с Запуск измерений Внутренний, внешний, ручной Дисплей Цветной графический TFT дисплей: диагональ 9 см, разреш. 320 x 240;
Формат индикации изм.: 5 разрядов, макс. индицируемое число 50000.Интерфейс ДУ RS-232, USB Интерфейс аналогового управления Комбинированный интерфейс (колодка D-sub): Handler/ сортировщик, Scan/ сканер и EXT I/O для аналогового управления и мониторинга Напряжение питания 100… 240 В, 50 / 60 Гц, 25 ВА Габаритные размеры 223х102х283 мм Масса 4 кг Опции Интерфейс GPIB, платиновое термосопротивление Pt-100 Комплектация
Комплект поставки
- Миллиомметр GOM-7804 - 1 шт.
- Шнур питания - 1 шт.
- Тестовый провод GTL-308A - 1 шт.
- Инструкция по эксплуатации на CD - 1 шт.
- Краткая инструкция по эксплуатации - 1 шт.
