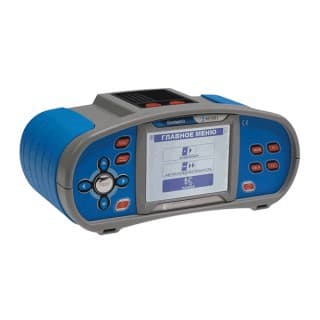

Многофункциональный измеритель параметров электроустановок MI 3105 EurotestXA
Обзор
Назначение MI 3105 EurotestXA
Прибор MI 3105 EurotestXA сконструирован в соответствии с международным стандартом IEC / EN 61557. Запатентованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В прибор встроена таблица характеристик предохранителей и УЗО; есть возможность тестирования УЗО типа В. Имеется ряд дополнительных функций: измерение освещенности, поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта. Наличие данных характеристик делает EurotestXA прибором высочайшего класса!
- измерение сопротивления изоляции постоянному току;
- проверка целостности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
- проверка параметров УЗО;
- контроль последовательности чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме, по 3-х проводной схеме с использованием одних клещей, а также с помо-щью метода 2-х клещей;
- измерение и отображение напряжения в режиме реального времени;
- измерение действующего значения тока (TRMS);
- обнаружение скрытых коммуникаций, кабелей, предохранителей;
- измерение удельного сопротивления грунта;
- измерение освещенности с помощью дополнительного датчика.
Особенности MI 3105 EurotestXA
- Процедура автоматического тестирования AUTO SEQUENCE®;
- Большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации;
- Встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений;
- Встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки;
- Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений;
- Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соответствует»;
- Измерение параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО;
- Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО;
- Опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура в диапазоне от 100мкОм до 2Ом (функция используется при измерениях в распределительных сетях и трансформаторах);
- Измерение токов TRMS, в том числе токов утечки с помощью токовых клещей;
- Номинальная рабочая частота от 15 до 500 Гц позволяет применять прибор в различных областях;
- Проверенная методика измерения заземления, исключающая влияние блуждающих токов;
- Возможность измерения удельного сопротивления грунта с помощью опционального с-адаптера;
- Поддержка систем TN, ТТ, IT;
- Многофункциональный щуп "commander" с сетевой вилкой обеспечивает быстрое проведение измерений;
- ПО Eurolink PRO позволяет быстро генерировать протоколы измерений;
- Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки;
- Размеры (в мм): 230 x 103 x 115;
- Масса (без батарей): 1,3 кг.
Характеристики
Технические характеристики MI 3105 EurotestXA
Функция Диапазон измерений Разрешение Погрешность измерений Сопротивление изоляции U=50 В,100 В,250 В: 0,01MОм ±(5% от измер. + 5 емр) R: 0,00 …19,99 MОм 0,1 МОм ±(10 % от измер.) 20,0 … 99,9 Мом 0,1 МОм ±(20 % от измер.) 100,0 … 199,9 МОм U= 500 В, 1 кВ: 0,01MОм ±(5% от измер. + 3 емр) R: 0,00 …19,99 MОм 0,1 МОм ±(10 % от измер.) 20,0 … 199,9 Мом 1 МОм ±(10 % от измер.) 200 … 299 МОм 1 МОм ±(20 % от измер.) 300 … 1000 МОм Целостность защитного проводника при токе 200 мA (R200мА) 0,00 …19,99 Ом 0,01 Ом ±(3 % от измер. + 3 емр) 20,0 … 199,9 Ом 0,1 Ом ±(5 % от измер.) 200 … 1999 Ом 1 Ом ±(5 % от измер.) Целостность защитного проводника при токе 7 мA (R7мА) 0,0 …19,9 Ом 0,1 Ом ±(5% от измер. + 3 емр) (непрерывное измерение) 20 … 1999 Ом 1 Ом ±(5% от измер. + 3 емр) 0,00 … 9,99 Ом 0,01 Ом ±(5 % от измер.+ 5 емр) Полное сопротивление линии 10,0… 99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 емр) 100 … 999 Ом 1 Ом ±(5 % от измер.+ 5 емр) 1,00 … 9,99 кОм 10 Ом ±(5 % от измер.+ 5 емр) 10,0 …19,9 кОм 100 Ом ±(5 % от измер.+ 5 емр) 0,00 … 9,99 Ом 0,01 Ом Полное сопротивление контура 10,0 …99,9 Ом 0,1 Ом ±(5 % от измер.+ 5 емр) 100 …19999 Ом 1 Ом ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) Напряжение 0 В … 550 В 1 В ±(2 % от измер.+ 2 емр) Частота 0,00 Гц … 999,99 Гц 0,01 Гц ±(0,2 % от измер.+ 1 емр) Чередование фаз 1.2.3 или 3.2.1 Параметры УЗО Номинальный ток IΔN 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A 0, 0 …19,9 В 0,1 В (-0%/+15%) от измер. ± 10 емр Напряжение прикосновения Uс 20,0…99,9 В 0,1 В (-0%/+15%) от измер. Время срабатывания 0,0 … 40,0 мс 0,1 мс ±1 мс 40,1 … 2000 мс 0,1 мс ±3 мс Ток срабатывания 0,05 x IΔN ±0,1 x IΔN 0,2 x IΔN …1,1 x IΔN (тип AC) 0,05 x IΔN ±0,1 x IΔN 0,2 x IΔN …1,5 x IΔN (тип A, IΔN ≥30 мA) 0,2 x IΔN …2,2 x IΔN (тип A,IΔN <30 мA) 0,05 x IΔN ±0,1 x IΔN 0,2 x IΔN …2,2 x IΔN (тип B) 0,05 x IΔN ±0,1 x IΔN Сопротивление заземления (3-проводный метод, 3-проводный метод с использованием одних клещей) 0,00…19,99 Ом 0,01 Ом 20,0…199,9 Ом 0,1 Ом ±(3 % от измер. + 3 емр) 200 …1999 Ом 1 Ом ±(3 % от измер. + 3 емр) 2000 …9999 Ом 1 Ом ± 5 % от измер. ± 10 % от измер. Сопротивление заземления (метод двух клещей) 0,01 Ом ±(10 % от измер. + 10 емр) 0,00 …19,99 Ом 0,1 Ом ± 20 % от измер. 20,0 …30,0 Ом 0,1 Ом ± 30 % от измер. 30,1 …39,9 Ом Удельное сопротивление грунта 0,0 … 99,9 Ом•м 0,1 Ом•м ± 5 % от измер. 100 … 999 Ом•м 1 Ом•м ± 5 % от измер. 1,00 … 9,99 Ом•м 0,01кОм•м ± 5 % от измер.; ± 10 % от измер. 10,0 … 99,9 Ом•м 0,1 кОм•м ± 10 % от измер.; ± 20 % от измер. >100 Ом•м 1 кОм•м ± 20 % от измер. Освещенность 0,00 …19,99 лк 0,01 лк ±(5 % от измер. + 2 емр) 20,0 …199,9 лк 0,1 лк ±(5 % от измер. + 2 емр) 200 …1999 лк 1 лк ±(5 % от измер. + 2 емр) 2,00 …19,99 клк 10 лк ±(5 % от измер. + 2 емр) Ток TRMS 0,0 мA…99,9 мA 0,1 мA ±(3 % от измер. + 3 емр) 100 мA…999 мA 1 мA ±(3 % от измер. + 3 емр) 1,00 A .…19,99 A 0,01 A ±(3 % от измер. + 3 емр) Тестирование варистора 0 … 625 В перем.тока; 0 … 1000 9В пост.тока 1 В ±(3 % от измер. + 3 емр) Питание 6 x1,5В AA алкал. батарей или 6x1,2В аккумул. батарей Категория перенапряжения 600 V CAT III; 300 V CAT IV Степень защиты Двойная изоляция Подключение к ПК RS 232 и USB Комплектация
Комплект поставки
- Прибор EurotestXA;
- Щуп «commander» с вилкой Шуко, 1,5 м;
- Универсальный измерительный кабель, 1,5 м;
- Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов;
- Измерительные наконечники, 3 шт. (синий, черный, зеленый);
- Зажим типа "крокодил", 3 шт.;
- Кабель RS232/PC;
- Кабель USB;
- Мягкая сумка для переноски;
- Мягкий ремень для переноски;
- Программное обеспечение SW Eurolink PRO на CD;
- Краткая инструкция по эксплуатации;
- Полная инструкция по эксплуатации на CD;
- Книга "Measurements on electric installations" на CD;
Если Вас интересует цена на Многофункциональный измеритель параметров электроустановок MI 3105 EurotestXA Вы можете позвонить по тел.
