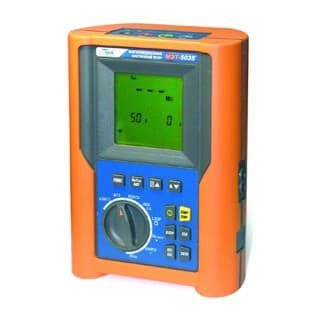

Многофункциональный электрический тестер МЭТ-5035
Обзор
Назначение МЭТ-5035
- Измерения в 3-фазных и 1-фазных энергосистемах
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (током > 200 мА)
- Компенсация сопротивления измерительных проводов
- Измерение (RMS) напряжения и частоты
- Измерение параметров УЗО (АС, А - общего и селективного типа) : время отключения , ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА)
- Измерение полного сопротивления цепи "Ф-Ф", "Ф-Н", "Ф-З" и вычисление ожидаемого тока КЗ
- Измерение сопротивления изоляции (50В, 100В, 250В, 500В,1000 В)
- Измерение сопротивления заземления и проводимости грунта
- Определение правильности подключения и порядка чередования фаз (индикация)
- Интерфейс RS-232 с оптическим выходом для подключения к ПЭВМ или принтеру
- Графический ЖК-дисплей, батарейное питание, автовыключение
- Внутренняя память (350 тестов)
- Сумка- кейс для хранения и транспортировки
- В комплекте все необходимые аксессуары (измерительные провода, доп. штыри заземления и кабели)
- ПО управления + оптокабель RS-232
- Исполнение с двойной изоляцией корпуса (класс 2)
Характеристики
Технические характеристики МЭТ-5035
Измерение целостности защитных проводников Макс. напряжение теста (авто, R+Time, R-Time) От 6 до 12 В, постоянное (без нагрузки) Тестовый ток (постоянный) > 0,2 А, где сопротивление < 5 Ом Разрешение 1 мА Диапазон измерений (разрешение) 0,01…9,99 Ом (0,01 Ом); 10,9…99,9 Ом (0,1 Ом) Погрешность измерения ± (2,0% + 2 ед.сч.) Измерение сопротивления изоляции Тестовое напряжение (пост.) 50 В 100 В 250 В 500 В 1000 В Диапазон измерений (кол-во пределов) 0,01…99,9 МОм (3) 0,01…199,9 МОм (3) 0,01…499 МОм (4) 0,01…999 МОм (4) 0,01…1999 МОм (4) Макс. разрешение 0,01 МОм Погрешность измерения ± (2,0 % + 2 ед.сч.) на пределе 1, 2; ± (5,0 % + 2 ед.сч.) на пределе 3, 4 Измерение времени отключения УЗО Тестовый ток 10-30-100-300-500 мА Время отключения и начальное значение дифф. тока (ΔI ) 1…999 тестовый ток 1/2 IN, IΔN; 1…200 тестовый ток 2 IΔN для ВДТ общего типа 1…250 тестовый ток 2 IΔN для ВДТ селект. типа; 1…50 тест. ток 5 IΔN для ВДТ общ. типа; 1…160 тестовый ток 5 IΔN для ВДТ селект. типа Разрешение 1 мс Погрешность измерений ± (2 % + 2 ед. счета) Измерение отклюающего тока УЗО Измерение тока отключения < 10 мА (АС-тип (0,5-1,4) х I; А-тип (0,5-2,4) х I); > 10 мА (АС-тип (0,5-1,4) х I; А-тип (0,5-2) х I) Разрешение 0,1 Ч I Измерение напряжения прикосновения (Uп = от 25 В до 50 В) Диапазон измерений (разрешение) 0…2 Ч Uп (0,1 В) Погрешность измерения ± (5,0 % + 3 ед.сч.) Измерение полного сопротивления заземления (без отключения УЗО) Диапазон измерений (разрешение) 1…1999 Ом с учетом заземления сооружения и коммуникаций (1 Ом) Погрешность измерения ± (5,0 % + 3 ед.сч.) Схема измерения 4-х проводная Измерение напряжения (тест УЗО, петли, чередование фаз) Диапазон измерений (разрешение) 15 В…460 В (1 В) Погрешность ± (3,0 % + 2 ед.сч.) Чередование фаз индикация Измерение частоты напряжения Основная гармоника 47,0 ….63,6 Гц - МЭТ-5035, 15,3 ... 99,9 Гц - МЭТ-2019 Разрешение 0,1 Гц Погрешность ± (0,1 % + 1 ед.сч.) Измерение сопротивление цепи «фаза - фаза», «фаза - нейтраль» Диапазон измерений (разрешение) 0,01…9,9 Ом (0,01 Ом); 10…199,9 Ом (0,1 Ом) Погрешность ± (5,0 % + 3 ед.сч.) Измерение сопротивление шины «фаза - земля» Диапазон измерений (разрешение) 0,01… 19,9 Ом (0,01 Ом); 20…199,9 Ом (0,1 Ом); 200…1999 Ом (1 Ом) Погрешность ± (5,0 % + 3 ед.сч.) измерение сопротивление шины «земля» (без отключения УЗО) Тестовый ток 15 мА Тестовое напряжение 100…250 В, постоянное Диапазон измерений (разрешение) 0,01…1999 Ом (1 Ом) Погрешность ± (5,0 % + 3 ед.сч.) Измерение сопротивления заземления (только 5035) Диапазон измерений 0,01…19,9 Ом х м; 20…199,9 Ом х м ; 200…1999 Ом х м Погрешность измерения ± (5,0 % + 3 ед.сч.) Схема измерения 2-х пр. 3-х пр. (с доп. штырями) Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц) Измерение проводимости грунта (только 5035) Диапазон измерений (разрешение) 0,6…20…200 Ом х м (0,01…0,1…1…Ом х м); 2…100…125 кОм х м (0,01…0,1 кОм х м) Погрешность измерения ± (5,0 % + 3 ед.сч.) Схема измерения 4-х проводная (разнос штырей 10 м) Тестовый ток / напряжение до 10 мА / до 20 В ср.кв. (77,5 Гц) Общие данные Дисплей ЖК индикатор, экран 65 мм х 65 мм, монохромный Объем памяти 350 тестов Условия эксплуатации 0 °С…40 °С (МЭТ-5035); -10 °С…50 °С (МЭТ-2019); отн. влажность < 80 % Напряжение питания 1,5 В Ч 6 (тип АА) (в комплект не входят) Ресурс батарей До 1000 тестов (до 40 часов) Габаритные размеры, масса 222 х 165 х 105 мм; 1,2 кг (МЭТ-5035); 222 х 165 х58 мм; 1,0 кг (МЭТ-2019) Опции Плечевой ремень для переноски, ПО управления + оптокабель RS-232 (для 2019) Комплектация
Комплект поставки
- 3-х проводный кабель переходник-штепсель.
- Принадлежности: 3 измерительных провода 2 м +.
- 4 зажима «крокодил» + 2 тестовых провода.
- Чехол: 4 измерительных провода «банан-банан» +.
- 4 штыря заземления.
- Транспортная сумка.
- Руководство по эксплуатации.
