Комплект аксессуаров для заземления коммуникации

Назначение

Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.

Описание

Залогом успеха по поиску подземной коммуникации с помощью трассировочного генератора является создание условий для протекания тока сигнала в коммуникации. При этом наилучший результат обеспечивает непосредственное подключение генератора к нагрузке. Для этого: один из контактов выходного кабеля генератора подключается к линии, а второй к штырю заземления, который следует отнести как можно дальше от коммуникации (насколько позволяют соединительные кабели) и обеспечить хороший контакт его с землей. Также важным условием является заземление коммуникации с противоположного конца, для этого используется второй штырь заземления с набором аксессуаров. При таком подключении образуется замкнутый контур «земля - генератор – коммуникация – земля» необходимый для возникновения тока в линии.

В настоящее время аксессуары из данного набора входят в состав большинства комплектов трассопоискового оборудования ЭНЕРГОН.

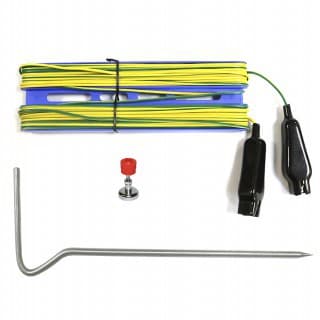

Состав комплекта

• Штырь заземления.
• Кабель заземления (15 м) - предназначен для подключения коммуникации к штырю заземления.
• Контакт магнитный - предназначены для удобства подключения клеммы кабеля к металлическому трубопроводу.
• Чехол для комплекта.
