Кабелеискатель "Успех КБИ-309М" (морозоустойчивый)
Обзор
Описание "Успех КБИ-309М"
Трассопоисковый приемник в виде моноблока с морозоустойчивым ЖК дисплеем. Графическое изображение трассы на экране прибора. Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии.
Морозоустойчивое исполнение прибора.
Назначение "Успех КБИ-309М"
- Поиск электрических кабелей под напряжением.
- Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
- Определение залегания подземных коммуникаций на глубине до 10 м.
Особенности приемника "АП-019М"
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Функциональные возможности приемника "АП-019М" в различных режимах работы
Режим «Трасса»
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения "Успех КБИ-309М"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
Характеристики
Приемник "АП-019М"
Параметр Значение Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) Не менее 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент у силения электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ЭНЕРГОН») Управление чувствительностью - Автоматическое - для 2D отображения «Трасса».
- Полуавтоматическое или ручное (по выбору) - для «Графиков».
- Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производствава «ЭНЕРГОН» («Импульсный» режим) Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого» Индицируемые параметры - 2D визуализация положения трассы относительно прибора
- глубина залегания трассы
- ток в коммуникации
- графики уровня сигнала с датчиков
- параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается Автоматическое отключение питания при бездействии для экономии заряда после 30 мин Диапазон температур эксплуатации / хранения -30…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,1 кг Комплектация
Состав комплекта "Успех КБИ-309М"
№ Фото Наименование Количество 1

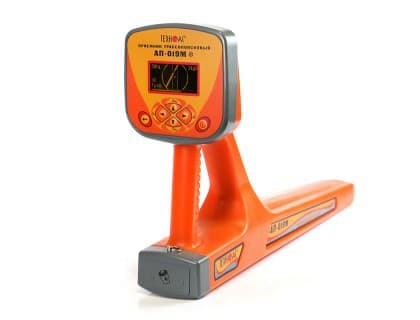

Трассопоисковый приемник "АП-019М" 1 шт. 2
Батарейки 4 шт. 3
Кабель мини-USB для подключения внешнего аккумулятора
AP027.02.0301 шт. 4
Сумка для приемника
Чехол 532121 шт. 5
Сумка для приемника (солнцезащитная)
Чехол 532381 шт. 6
Руководство по эксплуатации. Паспорт 1 шт. Доп. оборудование
Генератор трассировочный "АГ-114.1"
Используется для наведения сигнала в коммуникации.
- Рабочие частоты: 512 / 1024 / 8192 Гц
- Клавишное управление
- Мощность до 20Вт
- Дальность трассировки до 3 км
- Малогабаритный и легкий
Генератор трассировочный "АГ-105"
Используется для наведения сигнала в коммуникации.
- Рабочие частоты: 512 / 1024 / 8192 / 32768 Гц
- Встроенная в корпус индукционная антенна
- Встроенный «мультиметр»
- Мощность до 20Вт
- Дальность трассировки до 3 км
- Малогабаритный и легкий
Генератор трассировочный "АГ-144.1"
Используется для наведения сигнала в коммуникации.
- Рабочие частоты: 512 / 1024 / 8192 Гц
- Клавишное управление
- Мощность до 120Вт
- Дальность трассировки до 5 км
- Управление ударным механизмом УМ-112
Генератор трассировочный "АГ-120Т"
Используется для наведения сигнала в коммуникации.
- Мультичастотный, возможность настройки любой пользовательской частоты в диапазоне 200 - 9999 Гц
- Встроенный «мультиметр»
- Мощность до 180Вт
- Дальность трассировки свыше 10 км
- Управление ударным механизмом УМ-112
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик контроля качества изоляции "ДКИ-137"
ДКИ-137 при работе совместно с приемниками АП-027 и АП-019.х предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Комплект внешнего аккумулятора для приемника "АП-019М"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
- Аккумулятор типа С 1,2В (3000 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов С - 1 шт.
Файлы
Документация "Успех КБИ-309М"
Видео
Вебинар: Как выбрать нужный трассоискатель
