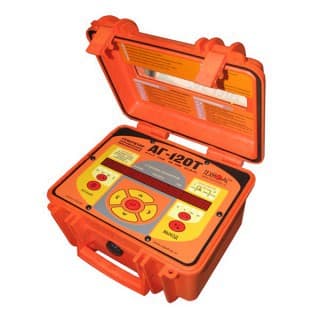

Генератор трассировочный "АГ-120Т"

Цена: 159 600 руб.

Распечатать

Обзор

Мультичастотный портативный генератор для электромагнитного и акустического методов трассопоиска.

Модернизация трассировочного генератора АГ-120Т

Мы постоянно работаем над повышением технических и эксплуатационных характеристик приборов. В январе 2021 разработчиками ЭНЕРГОН успешно внедрена аппаратно-программная модернизация генератора АГ-120Т. В генераторе обновлена элементная база электроники и программное обеспечение. Новая версия программного обеспечения усовершенствовала алгоритмы работы, зарядки, управления и индикации генератора.

Приобретая наши трассопоисковые комплекты серии «Атлет», вы получаете обновленную модель генератора, значительно превосходящую старую по техническим и эргономическим характеристикам!

Генератор АГ-120Т	Тип питания	Режим генерации
		Непрерывно		Импульсы
		Максимальная мощность, Вт	Ресурс при Pmax,час	Максимальная мощность, Вт	Ресурс при Pmax,час
До модернизации	сетевое	70	∞	70	∞
	автономное	120	1,2	180	8
	+ внешнее	180	1,2	270	8
После модернизации	сетевое	100	∞	100	∞
	автономное	130	1,3	200	9
	+ внешнее	200	1,3	300	9

Назначение

Генератор АГ-120Т предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).

Максимальная мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).

Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.

Применение генератора

Проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы).
Осуществлять высокоэффективный поиск мест повреждения кабеля.
Проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий.
Работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц

Особенности

Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).

Характеристики

Технические характеристики

Параметр	Значение
Частоты синусоидального сигнала, Гц
частоты f1, f2, f3 («постоянные»)	200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
частота f4 («временная»)	200…9999 Гц выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
Режимы генерации
режим 1	непрерывный «НП»
режим 2 - длительность импульса, мс - частота следования импульсов, Гц	кратковременные посылки «ПР» (прерывистый) 100 1
режим 3 Первая частота, Гц Вторая частота, Гц Соотношение амплитуд первой и второй частот	двухчастотный «2F» (одновременная генерация) 1024 8192 4:1
режим 4 амплитуда импульса частота следования импульсов (ударов), уд/мин - низкая - средняя - высокая длительность импульса	генерация ударных импульсов «УР» (ударный режим) равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК») 30 60 120 минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Выходные параметры синусоидальной генерации
Выходной ток, А
максимальный в ручном режиме: - непрерывная и двухчастотная генерация - кратковременные посылки	10 15
задаваемый для автосогласования	десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память
Максимальное выходное напряжение, В
- при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	220 (180 при «2F») 330 (260 при «2F») 110 (90 при «2F»)
Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В	130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
- с добавлением внешнего аккумулятора 12В	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
- от сетевого блока (СБП)	100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»
ПРИМЕЧАНИЕ. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.
Допустимое сопротивление нагрузки	любое (0…∞) Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
Согласование с нагрузкой	- автоматическое, обеспечивающее достижение заданного тока в нагрузке - ручное (кнопками "Вверх" или "Вниз")
Источники питания
Встроенный аккумуляторный комплект	два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач
Ресурс питания при 0ºС в зависимости от мощности не менее, ч
- непрерывная и двухчастотная генерация	1,3 (при 130Вт автономно/200Вт с доп. акк. 12В) 3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)
- импульсные посылки одной частоты	9 (при 200Вт автономно/300Вт с доп. акк. 12В) 20 (при 100Вт автономно/150Вт с доп. акк. 12В)
- генерация ударных импульсов с максимальной частотой 80 уд/мин	20 (при силе удара «С2» автономно или «С3» с доп. акк.) 50 (при силе удара «С1» автономно)
Время зарядки полностью разряженных автономных аккумуляторов не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15В, выходной ток 15А max
Допустимые внешние аккумуляторы	11...14В / 22…28В ≥21Ач
Функциональные особенности
Автоматические функции	- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (достижение заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности - специальная программа управления передающей антенной - встроенное автоматическое зарядное устройство - автоотключение питания при простое (1 мин)
Автоматические выключения генерации (зарядки)	- при разряде аккумуляторов ниже допустимой нормы - при несоответствии внешнего напряжения режиму зарядки - при превышении допустимого потребляемого тока - при отключении внешнего питания в процессе генерации - при коротком замыкании выхода в процессе генерации - при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя» - индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны) - индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
Конструктивные параметры
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)	- все питающие напряжения - режимы и установки - ресурс питания - «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	Класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP65
Габаритные размеры электронного блока (кейса), не более, мм	305х270х191
Вес электронного блока, не более, кг	14

Комплектация

Состав комплекта

№	Наименование	Количество
1	Генератор "АГ-120Т"	1 шт.
2	Кабель АГ120.02.020	1 шт.
3	Кабель АГ120.02.050	1 шт.
4	Кабель АГ105.02.020	1 шт.
5	Источник питания ENP-240-12	1 шт.
6	Индукционная антенна "ИЭМ-301.3"	1 шт.
7	Кабель AG120.02.060	1 шт.
8	Контакт магнитный АГ120.02.090	2 шт.
9	Штырь заземления АГ110.02.004	2 шт.
10	Крестовая отвертка	1 шт.
11	Руководство по эксплуатации	1 шт.
12	Паспорт	1 шт.

Файлы

Документация

Руководство по эксплуатации генератора трассировочного АГ-120Т (.pdf)

Видео

Обзор трассировочного генератора "АГ-120Т"
