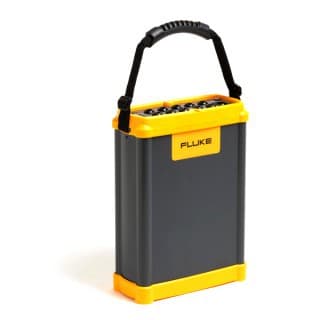

Регистратор энергии для трехфазной сети Fluke 1750
Обзор
Назначение Fluke 1750
Трехфазный измеритель и регистратор параметров электроэнергии позволяет зарегистрировать и устранить трудноуловимые проблемы качества электроэнергии.
- Долговременный анализ: Выявление редких, кратковременных и трудноуловимых событий; наблюдение за ответственным оборудованием; захват нарушений показатель качества электроэнергии;
- Исследование параметров качества электроэнергии: Подготовка профессиональных подробных отчётов;
- Соответствие качества обслуживания: Проверка качества поступающей электроэнергии на вводе;
- Установка оборудования/ввод в эксплуатацию: Проверка системы электроснабжения перед установкой оборудования;
- Уникальный алгоритм, гарантирующий захват всех событий без утомительных настроек и "слепых" промежутков, связанных с перильными режимами работы оборудования;
Особенности Fluke 1750
- Использование без установленных граничных параметров: установите граничные значения после того, как данные собраны программным обеспечением - нет повода для волнений о пропущенной информации из-за неправильной установки;
- Захват всех данных: межканальных и пусковых токов каждого измерения, в каждом канале, все время;
- Всесторонний анализ данных: обеспечивает полный анализ показателей качества мощности, включая гармоники, пульсации, события и т.д. с кратким отчетом по стандарту EN50160;
- Измерение каждого параметра: три фазы напряжения и тока, нейтраль и заземление;
- Захват формы сигнала до 5 МГц и 8000 Впик: получите самую детальную картину даже самых кратковременных событий;
- Интуитивное ПО: легко проанализируйте данные и создайте отчет;
- Установи и работай: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения;
- Нет потребности в повторном соединении проводов: обмен происходит по внутренним каналам с беспроводным КПК или ПК, даже когда подключение неправильно.
Характеристики
Технические характеристики Fluke 1750
Параметр Значение Входные параметры Входы 4 канала напряжения (AC/DC); 5 каналов тока Входной импеданс 2 МОм/20 пФ Дополнительно Одновременное цифровое сэмплирование напряжения и тока. Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения) Диапазоны измерения Постоянное напряжение до 1000 В (±10% сверх диапазона), крест-фактор <3 погр. (±0,2%Uизм.±0,1%шкалы)/(±0,5%Uизм.±0,2%шкалы) Постоянный и переменный ток в зависимости от токового пробника., крест-фактор <4 Коэффициент реактивной мощности -1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.) Общие данные Параметры качества электроэнергии Установившееся отклонение напряжения (3ф3п/3ф4п). Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В. Доза фликера. Коэффициент искажения синусоидальности кривой напряжения. Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50). Коэффициент несимметрии напряжений. Отклонение частоты. Длительность провала напряжения Интерфейсы LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP). Bluetooth (2,4 ГГц; до 700 кбит/с) Память Встроенная память мин. 2 Гб. Максимальный период записи 31 день, автоматический контроль периода записи. Максимальное число событий - ограничено только размеров памяти Защита Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В <1 мин. (между выводами напряжения, выводами тока и напряжения, выводами напряжения и корпусом). Степень защиты IP30 Параметры питания Питание 100...240 В (±10%), 47...63 Гц. Потребляемая мощность 40 Вт. Автономная работа - 5 минут после прерывания (максимум до 60 минут) Дополнительно Встроенные часы и календарь Габаритные размеры 310х215х35 мм Масса 6,3 кг Комплектация
Комплект поставки
- Регистратор Fluke 1750;
- Переходники питания для КПК и зарядного устройства;
- Токоизмерительные датчики 4 - 400 A (3140R);
- 5 измерительных проводов и зажимов, карта памяти SD;
- Программное обеспечение Fluke Power View и Fluke Power Analyze;
- Кабель питания с набором разъемов международных стандартов;
- Сетевой кабель Ethernet;
- Комплект цветных наклеек по национальным стандартам;
- Мягкий футляр для переноски. Отпечатанное ознакомительное руководство;
- Компакт-диск с программным обеспечением и руководством пользователя.
Если Вас интересует цена на Регистратор энергии для трехфазной сети Fluke 1750 Вы можете позвонить по тел.
- Категории: Анализаторы качества электроэнергии
