Диоды ДВЛ-150
Обзор
Назначение ДВЛ-150

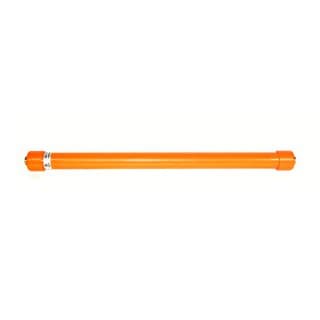

Диоды лавинного типа ДВЛ-150 предназначены для однополупериодного выпрямления испытательного переменного напряжения, генерируемого установками серии УИВ и УИВ-М, и обеспечивают возможность испытания объектов постоянным напряжением со значениями до 70 кв.
Описание ДВЛ-150
Диоды выпускаются в двух исполнениях: ДВЛ-150-1 и ДВЛ-150-2:
Диод типа ДВЛ-150-1 (для переносных установок серии УИВ)
Диод типа ДВЛ-150-2 (для передвижных установок серии УИВ-М и установок УИВ повышенной мощности)
Диоды обладают высокой стойкостью к импульсным перегрузкам по напряжению и по току.
На рисунке показан диод ДВЛ-150-2, установленный на испытательном трансформаторе ИОГ-100 кВ установки серии УИВ-М:
Диод ДВЛ-150-2 на испытательном трансформаторе ИОГ-100 (напряжение 100 кВ) в составе установки УИВ-100М
Габарит диода ДВЛ-150-2 с высоковольтными экранами - 170х420 мм.
Характеристики
Технические характеристики ДВЛ-150
Параметр Значение ДВЛ-150-1 ДВЛ-150-2 Номинальное обратное напряжение, кВ 150 Испытательное обратное напряжение (60 с.), кВ 170 Номинальный прямой ток, мА 30 50 Максимальный прямой ток в течение 10 с., мА 500 Импульсный повторяющийся прямой ток, А 5 Импульсный (10 мс) неповторяющийся прямой ток, А 20 Прямое падение напряжения при токе 50 мА, В 190 Внутренняя изоляция элегаз масло Давление элегаза избыточное, МПа (кгс/см²) 0,005 (0,05) - Масса заполняемого масла, кг - 0,32 Габаритные размеры (диаметр х длина), мм 45 х 460 54 х 290 Масса, кг 0,30 0,92
