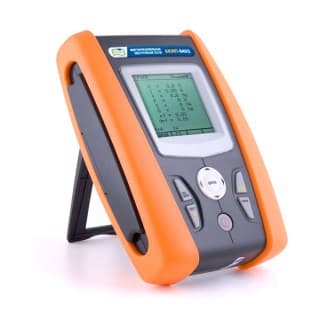

Измеритель параметров электрических сетей АКИП-8402
Обзор
Особенности АКИП-8402
- Комбинированные приборы для измерения параметров в однофазных и трехфазных электрических сетях и контроля норм электробезопасности оборудования и энергосистем.
- Проверка целостности и измерение сопротивления защитных проводников заземления и зануления (ток > 200 мА).
- Измерение параметров УЗО (АС, А - общего и селективного типа): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО (ток 15 мА).
- Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ (до 41,5 кА).
- Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В, 500 В,1000 В).
- Функция «Автоизмерение» (полное сопротивление цепи заземления + тест УЗО + измерение сопротивления изоляции).
- Определение правильности подключения и последовательности чередования фаз (индикация).
- Измерение токов утечки (с внешним т/преобразователем -опция).
- Режим «Power»: измерение в однофазных сетях: переменного тока и напряжения (TRMS), активной/ реактивной/ полной мощности, коэфф. мощности, гармоник тока и напряжения, отклонения частоты (АКИП8402 c опцией HT96U).
- Режим «AUX»: измерение параметров окружающей среды: температуры, влажности, освещенности (АКИП-8402 опционально).
- Внутренняя память (500 тестов).
- ЖК-дисплей, батарейное питание, автовыключение, справочное меню.
- Оптический USB интерфейс (опционально: ПО для анализа + кабель).
- Исполнение с двойной изоляцией корпуса (класс 2).
Характеристики
Технические характеристики АКИП-8402
Параметр Значение Измерение целосности защитных проводников Макс. напряжение теста (авто, R+Time, R-Time)* От 4 до 24 В, постоянное (без нагрузки) Тестовый ток > 0,2 А, постоянный (сопротивление < 5 Ом) Разрешение 1 мА Диапазон измерений 0,01…9,99 Ом/ 10,0…99,9 Ом Разрешение 0,01 Ом/ 0,1 Ом Погрешность измерения ±(2,0% + 2 ед.сч.) Измерение сопротивления изоляции Тестовое напряжение Uтест (пост.) 50 В /100 В /250 В / 500 В / 1000 В Диапазон измерений (МОм) 0,01…1999 До 4
поддиапазонов в зависимости от UтестМакс. разрешение (МОм) 0,01 Погрешность измерения От 2% до 5% - в зависимости от поддиапазона Измерение времени отключения УЗО Тестовый ток 10-30-100-300-500-650-1000 мА Время отключения (мс) и начальное значение дифф. тока (∆ I) 1…999 тестовый ток ½ I∆N, I∆N
1…200 тестовый ток 2 I∆N для ВДТ общего типа
1…250 тестовый ток 2 I∆N для ВДТ селективного типа
1…50 тестовый ток 5 I∆N для ВДТ общего типа
1…160 тестовый ток 2 I∆N для ВДТ селективного типаРазрешение 1 мс Погрешность измерения ± (2% + 2 ед. счета) Измерение отключающего тока УЗО Измерение тока отключения (до 10мА) (0,5-1,4) х I – АС-тип
(0,5-2) х I – А-типИзмерение тока отключения (> 10мА) (0,5-1,4) х I – АС-тип
(0,5-2) х I – А-типРазрешение 0,1 х I Погрешность измерений нижняя граница допуска: 0%;
верхняя граница допуска: +5%Измерение напряжения прикосновения (UП) Диапазон измерений 0 … 2 х Uп (Uп = от 25 В до 50 В) Разрешение 0,1 В Погрешность измерения ± (5,0% +3 ед.сч.) Измерение сопротивления цепи / петли Диапазон измерений 0,01 … 9,99 Ом / 10 …199,9 Ом Разрешение 0,01 Ом / 0,1 Ом Погрешность ± (5,0% +3 ед.сч.) Измерение сопротивления петли "фаза-земля" Диапазон измерений 0,01… 19,9 Ом / 20…199,9 Ом / 200…1999 Ом Разрешение 0,01 Ом / 0,1 Ом / 1 Ом Погрешность ± (5,0% +3 ед.сч.) Измерение сопротивление шины "земля" (без отключения УЗО) Тестовый ток 15 мА Тестовое напряжение 100… 265 В (фаза-нейтраль) Диапазон измерений 0,01… 19,9 Ом / 0,1…199,9 Ом / 1…1999 Ом Разрешение 0,01 Ом / 0,1 Ом / 1 Ом Погрешность ± (5,0% +1 Ом) – на диапазонах 0,01… 19,9 Ом / 0,1…199,9 Ом;
± (5,0% +10 ед.сч.) – на диапазоне 1…1999 ОмЧередование фаз Диапазон 100 В … 240 В Индикация «123»/ «213» / «11-» Измерение тока утечки (при помощи HT 96U) Диапазон 1 мА … 1200 А Разрешение 1 мА Погрешность ± (1,0% +2 ед.сч.) Функция «мощность» Измерение переменного напряжения TRMS Диапазон измерений 0,1 В …265 В Разрешение 0,1 В Погрешность ± (1,0% + 2 ед.сч.) Измерение переменного тока TRMS Диапазон измерений 0,1А … 1200 А Макс. разрешение 0,1 А Погрешность ± (1,0% + 2 ед.сч.) Измерение частоты напряжения Диапазон измерений 47,0 … .63,0 Гц Разрешение 0,1 Гц Погрешность ± (2% + 2 ед.сч.) Измерение гармоник тока и напряжения № измеряемой гармоники 2 … 20 / 21 … 49 Разрешение 0,1% U1 (I1) Погрешность ± (10% +2 ед.сч.) – до 20-й гармоники;
± (20% +2 ед.сч.) – свыше 20-й гармоникиИзмерение активной и реактивной мощности Диапазон 0,1 Вт (ВАР/ВА) … 9999 кВт (кВАР/кВА) Макс. разрешение 0,1 Вт (ВАР/ВА) Погрешность 1% … 7% (в зависимости от диапазона и коэфф. мощности) Измерение коэфф. мощности (COSΦ) Диапазон 0,00 … 1,00 Разрешение 0,01 Погрешность ±2 ед.сч. Общие данные Дисплей Монохромный ЖК- экран, 73х65мм (128х128 точек) с подсветкой Условия эксплуатации 0°C … 40°C; отн. влажность < 80 % Объем памяти 500 тестов Напряжение питания 1,5 В х 6 (тип АА) (в комплект не входят) Ресурс батарей Не менее 600 тестов Исполнение МЭК 61010, МЭК 61326, МЭК 61557, кат. III ~415 В (ф-ф) / ~240 В (ф-з), двойная изоляция Габаритные размеры, масса 240 х 160 х 70 мм, 1,2 кг Комплект поставки 3-х пр. кабель с евро-вилкой (1), набор (3 изм. кабеля + 3 зажима «крокодил» + 1 тестовый щуп), сумка для транспортировки, руководство по эксплуатации Опции ПО TOPVIEW 2006 + оптический USB кабель, пробник PR400 для удаленного запуска теста, датчик температуры и влажности НT52/05, датчик освещенности HT53/05 * - Измерение двунаправленным током (разнополярными импульсами заданной длительности R+/R-) устраняет влияние внутренних напряжений и электротермических сил (потенциалов).
Комплектация
Комплект поставки
- Тестер АКИП-8402 - 1 шт.
- Кабель-переходник c 3-я штекерами - 1 шт.
- UNIVERSALKIT: 3 измерительных провода, 3 зажима «крокодил», 1 измерительный наконечник - 1 комплект
- Токовые клещи HT96U - 1 шт.
- Кабель С2006PR (optical-USB) - 1 шт.
- Сумка для транспортировки - 1 шт.
