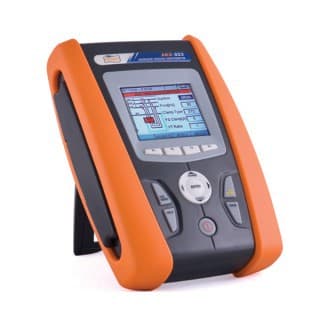

Анализатор качества электроэнергии АКЭ-823
Обзор
Назначение АКЭ-823
- Проведение измерений в 1 фазных и 3-х фазных сетях.
- Измерение переменного напряжения и силы переменного тока (скз), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии.
- Режим осциллографа или регистратора данных.
Особенности АКЭ-823
- регистратор - анализатор ПКЭ в 1ф и 3-х фазных электросетях (251 параметр);
- TRMS измерения переменного напряжения (Ф-Н/Ф-З: 0,1…600В; Ф-Ф: 0,1…1000В) и силы тока (1,5…3000А), частоты, мощности и энергии (активной, реактивной, полной: до 10.000Мхх), коэфф. мощности;
- режим on-line мониторинга: 9-ти канальный осциллограф, анализ формы сигнала, быстрая оценка энергии, построение фазовых векторных диаграмм и графиков, статистический анализ;
- оценка качества энергии: номинальное напряжение (± 30 % (с шагом 1%)), асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений и прерываний напряжения с разрешением 10 мс, регистрация бросков пускового тока;
- измерение дозы фликера (0,1…10);
- измерение гармоник напряжения и тока (до 49-й гармоники);
- внутренняя память 15 мб (расширение при использовании compact-flash).
Характеристики
Технические характеристики АКЭ-823
Параметр Значение Напряжение: Диапазон измерений 0,1…600В (Ф-Н,Ф-З)/ 0,1…1000В (Ф-Ф); Разрешение 0,1 В Погрешность ± (0,5 % + 2 ед.сч.) Форма входного сигнала Произвольной формы (TRMS), Кампл. ≤ 2,0 Регистрация выбросов, отклонений, перенапряжений, провалов напряжения (ф1, ф2, ф3): Диапазон измерений 2…600 (Ф-Н)/2 … 1000 (Ф-Ф) Длительность аномалий ± 10 мс (для f=50 Гц) Разрешение 0,2 В Погрешность измерения ± (1 % + 2 ед.сч.) Пределы отклонений ± 30 % U N (с шагом 1%) Интервал регистрации 1, 2, 5, 10, 30 с; 1, 2, 5, 10, 15, 30, 60 мин Регистрация выбросов тока: Диапазон измерений/разрешение Соответствует параметрам используемых токовых клещей Погрешность измерения ± (1 % + 0,4% от предела измерения) Сила тока (In, I1, I2, I3): Диапазон измерений 10…1000 А (стандартные клещи 1 А/ мВ)1…300/3000 А (токовая петля до 300 А или до 3000 А) Максимальное разрешение 0,1 А Коэфф. трансформации 1 В = предел измерения по току Защита от перегрузки по входу 5 В Погрешность измерения ± (0,5 % + 0,06% от конца шкалы) Форма входного сигнала TRMS (скз сигнала произвольной формы), К ампл. ≤ 3 Комплектация
Комплект поставки
- Анализатор АКЭ-823;
- Руководство по эксплуатации.
