Трассоискатель "Успех АГ-428.20Н"
Обзор

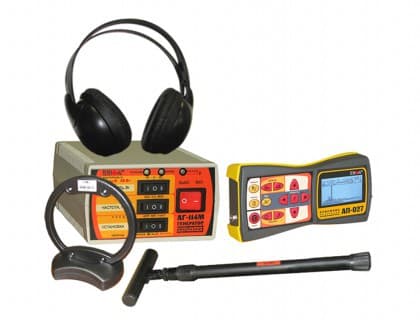

Описание "Успех АГ-428.20Н"
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-428.20Н"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-027"
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.
Особенности генератора "АГ-114.1"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения "Успех АГ-428.20Н"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики
Приемник "АП-027"
Параметр Датчик ЭМД/ДКИ/ДОДК/КИ Датчик АД Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.«Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. Головные телефоны -синтезированный звук ЧМ. - Встроенный излучатель - синтезированный звук ЧМ. Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. Время непрерывной работы, не менее 20 часов Допустимый диапазон температур окружающей среды при эксплуатации -20ºС…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220*102*42 мм Масса электронного блока, не более 0,46 кг Генератор "АГ-114.1"
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8192± 4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Электромагнитный датчик "ЭМД-247"
Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Индуктивная антенна "ИЭМ-301.3"
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация
Состав комплекта "Успех АГ-428.20Н"
№ Фото Наименование Количество 1
Трассопоисковый приемник "АП-027" 1 шт. 2
Генератор "АГ-114.1" 1 шт. 3
Источник питания
AG114M.02.0201 шт. 4
Головные телефоны 1 шт. 5
Датчик электромагнитный "ЭМД-247" 1 шт. 6
Кабель выходной АГ120.02.050 1 шт. 7
Кабель для подключения внешнего аккумулятора АГ120.02.020 1 шт. 8
Кабель для заземления АГ105.02.020 1 шт. 9
Держатель для приемника
АП-027.00.0101 шт. 10
Контакт магнитный АГ120.02.090 2 шт. 11
Штырь заземления АГ110.02.004 2 шт. 12
Крестовая отвертка 1 шт. 13
Батарейки типа АА 4 шт. 14
Индукционная антенна "ИЭМ-301.3" 1 шт. 15
Сумка для индукционной антенны "ИЭМ-301.3"
Чехол 531071 шт. 16
Сумка для генератора "АГ-114.1"
Чехол 531631 шт. 17
Сумка для комплекта
Чехол 532221 шт. 18
Сумка для электромагнитного датчика "ЭМД-247"
Чехол 531861 шт. 19
Кабель для подключения внешнего аккумулятора
AP027.02.0301 шт. 20
Руководство по эксплуатации 3 шт. 21 Паспорт 1 шт. Доп. оборудование
Комплект акустического датчика "АД-247"
Акустический датчик со съемной ручкой и набором сменных наконечников.
Акустический датчик малогабаритный "АДМ-227" с функцией магнитного датчика
Миниатюрный датчик с магнитным основанием и удлинительным штырем, что позволяет без труда использовать его для диагностики трубопроводов на наличие утечки в труднодоступных местах, проводить диагностику запорной арматуры.
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик контроля качества изоляции "ДКИ-137"
ДКИ-137 при работе совместно с приемниками АП-027 и АП-019.х предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-027"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-027"
- Аккумулятор типа AA 1,2В (2850 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов AA - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Файлы
Документация "Успех АГ-428.20Н"
Руководство по эксплуатации приемника АП-027 (.pdf)
Видео
Вебинар: Как выбрать нужный трассоискатель
