Трассоискатель "Успех АГ-408.10"
Обзор

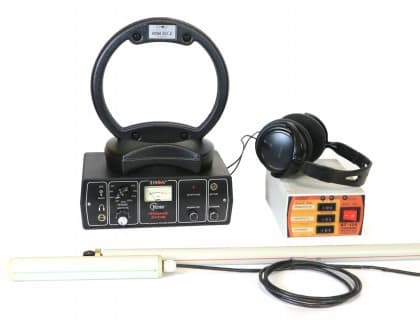

Описание "Успех АГ-408.10"
Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Многофункциональный трассопоисковый приемник со стрелочным индикатором и выводом звука в наушники оператора. Морозоустойчивый и легкий корпус. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Назначение "Успех АГ-408.10"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-010М"
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
- Морозоустойчивый, работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
Особенности генератора "АГ-114"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения "Успех АГ-408.10"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики
Приемник "АП-010М"
Параметр Значение Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап) Общий коэффициент усиления по звуковому тракту, дБ 35 Напряжение питания, В
Тип элементов питания9+1-2,5
6 х 1,5 В (батареи типа “С”)Мощность, подводимая к головным телефонам, мВт 100 Потребляемая мощность, не более, Вт 0,9 Габаритные размеры прибора, не более, мм 250х90х147 Масса, не более, кг 1,5 Генератор "АГ-114"
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,5 Частота 2 1024 ± 1 Частота 3 8928 ± 8 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15В / 4,4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Электромагнитный датчик "ЭМД-227М"
Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 8928, 1024, 512 Гц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Индуктивная антенна "ИЭМ-301.2"
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация
Состав комплекта "Успех АГ-408.10"
№ Фото Наименование Количество 1
Приемник "АП-010М" 1 шт. 2
Электромагнитный датчик "ЭМД-227М" 1 шт. 3
Головные телефоны 1 шт. 4
Генератор "АГ-114" 1 шт. 5
Источник питания
AG114M.02.0201 шт. 6
Кабель аккумулятора
АГ120.02.0501 шт. 7
Кабель внешнего аккумулятора
АГ120.02.0201 шт. 8
Штырь заземления
АГ110.02.0042 шт. 9
Индукционная антенна "ИЭМ-301.2" 1 шт. 10
Кабель
АГ105.02.0201 шт. 11
Контакт магнитный
АГ120.02.0902 шт. 12
Батарейки для приемника 6 шт. 13
Сумка для комплекта
Чехол 531831 шт. 14
Сумка для приемника
Чехол 531081 шт. 15
Сумка для батарейного отсека
Чехол 531131 шт. 16
Сумка для антенны
Чехол 531071 шт. 17
Сумка для генератора
Чехол 531631 шт. 18
Руководство по эксплуатации. Паспорт 1 шт. Доп. оборудование
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Файлы
Документация "Успех АГ-408.10"
Руководство по эксплуатации трассоискателя Успех АГ-408.10 (.pdf)
Видео
Обзор трассировочного генератора "АГ-120Т"
Вебинар: Как выбрать нужный трассоискатель
