Трассоискатель "Успех АГ-309.20М" (морозоустойчивый)
Обзор

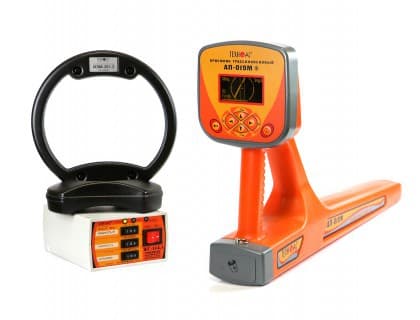

Описание "Успех АГ-309.20М"
Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-309.20М"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-019М"
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Особенности генератора "АГ-114.1"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Функциональные возможности приемника "АП-019М" в различных режимах работы
Режим «Трасса»
В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»
На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»
Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»
Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»
Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения "Успех АГ-309.20М"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики
Приемник "АП-019М"
Параметр Значение Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) Не менее 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент у силения электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ЭНЕРГОН») Управление чувствительностью - Автоматическое - для 2D отображения «Трасса».
- Полуавтоматическое или ручное (по выбору) - для «Графиков».
- Автоматическое или ручное (по выбору) - для режима «2 частоты».
Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производствава «ЭНЕРГОН» («Импульсный» режим) Визуальная индикация OLED дисплей,178х64 пикс, 16 градаций «серого» Индицируемые параметры - 2D визуализация положения трассы относительно прибора
- глубина залегания трассы
- ток в коммуникации
- графики уровня сигнала с датчиков
- параметры настройки и управления
Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов; при отрицательной температуре время работы сокращается Автоматическое отключение питания при бездействии для экономии заряда после 30 мин Диапазон температур эксплуатации / хранения -30…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,1 кг Генератор "АГ-114.1"
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8192± 4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Индуктивная антенна "ИЭМ-301.3"
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация
Состав комплекта "Успех АГ-309.20М"
№ Фото Наименование Количество 1
Трассопоисковый приемник "АП-019М" 1 шт. 2
Генератор "АГ-114.1" 1 шт. 3
Индукционная антенна "ИЭМ-301.3" 1 шт. 4
Источник питания
AG114M.02.0201 шт. 5
Кабель АГ120.02.020 1 шт. 6
Кабель АГ120.02.050 1 шт. 7
Кабель мини-USB для подключения внешнего аккумулятора
AP027.02.0301 шт. 8
Кабель АГ105.02.020 1 шт. 9
Контакт магнитный АГ120.02.090 2 шт. 10
Штырь заземления АГ110.02.004 2 шт. 11
Батарейка алкалиновая 4 шт. 12
Сумка для индукционной антенны "ИЭМ-301.3"
Чехол 531071 шт. 13
Сумка для генератора "АГ-114.1"
Чехол 531631 шт. 14
Сумка для приемника
Чехол 532121 шт. 15
Сумка для комплекта
Чехол 532221 шт. 16
Сумка для приемника (солнцезащитная)
Чехол 532381 шт. 17
Руководство по эксплуатации 3 шт. 18 Паспорт 1 шт. Доп. оборудование
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Датчик контроля качества изоляции "ДКИ-117"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДКИ обеспечивает более высокую чувствительность и точность локализации места повреждения в сравнении с ДОДК. Для работы с ДКИ требуется один оператор.
Датчик определитель дефектов коммуникаций "ДОДК-117"
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
Датчик контроля качества изоляции "ДКИ-127"
Датчик ДКИ предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Датчик контроля качества изоляции "ДКИ-137"
ДКИ-137 при работе совместно с приемниками АП-027 и АП-019.х предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов.
Накладная рамка "НР-117"
Накладная рамка НР-117 предназначена для точного определения «своего» кабеля в пучке других кабелей.
Малогабаритный электромагнитный датчик "МЭД-127"
Датчик МЭД-127 имеет несколько применений, а именно может использоваться для выбора кабеля из пучка, для поиска скрытой проводки и мест обрыва кабеля.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект внешнего аккумулятора для приемника "АП-019М"
Используется для увеличения ресурса питания приемника, а также для обеспечения питания приемника при отрицательных температурах. Емкость 20000 мА*ч.
Комплект аккумуляторов и зарядное устройство для приемника "АП-019"
- Аккумулятор типа С 1,2В (3000 мА) - 4 шт.
- Зарядное устройство для 4 аккумуляторов С - 1 шт.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Файлы
Документация "Успех АГ-309.20М"
Руководство по эксплуатации приемника АП-019М (.pdf)
Видео
Вебинар: Как выбрать нужный трассоискатель
