Трассоискатель "Успех АГ-308.10Н"
Обзор
Описание "Успех АГ-308.10Н"

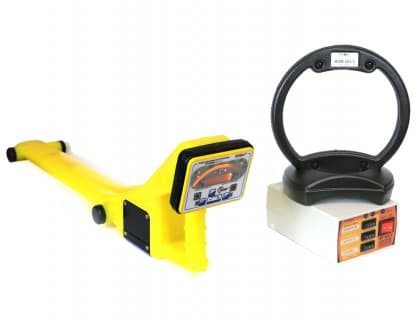

Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока со светодиодной индикацией и компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-308.10Н"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-017"
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.
Особенности генератора "АГ-114.1"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения "Успех АГ-308.10Н"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Характеристики
Приемник "АП-017"
Параметр Значение Рабочие частоты пассивные, кГц 50,100,12-24 Рабочие частоты активные, Гц 512, 1024, 1450, 8192, 8928, 9820 Максимальная измеряемая глубина, м До 10 Максимальная глубина обнаружения, м До 25 Максимальное удаление от генератора, км До 3 Время непрерывной работы без подсветки (LR 11 A/час), ч До 50 Диапазон эксплуатационных температур, °С -30 …+45 Питание 2 элемента D Габариты, мм 720x110x150 Вес прибора без чехла, кг 1,700 Генератор "АГ-114.1"
Параметр Значение Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8192± 4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автомат., 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Индуктивная антенна "ИЭМ-301.3"
Параметр Значение Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный Комплектация
Состав комплекта "Успех АГ-308.10Н"
№ Фото Наименование Количество 1
Приемник "АП-017Н" 1 шт. 2
Генератор "АГ-114.1" 1 шт. 3
Индукционная антенна "ИЭМ-301.3" 1 шт. 4
Источник питания
AG114М.02.0201 шт. 5
Кабель АГ120.02.020 1 шт. 6
Кабель АГ120.02.030 1 шт. 7
Кабель АГ105.02.020 1 шт. 8
Контакт магнитный АГ120.02.090 2 шт. 9
Штырь заземления АГ110.02.004 2 шт. 10
Сумка для индукционной антенны "ИЭМ-301.3"
Чехол 531071 шт. 11
Сумка для генератора "АГ-114.1"
Чехол 531631 шт. 12
Сумка для приемника
Чехол 531881 шт. 13
Сумка для комплекта
Чехол 532221 шт. 14
Руководство по эксплуатации. Паспорт 1 шт. Доп. оборудование
Клещи индукционные "КИ-110/50"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 50 мм.
Клещи индукционные "КИ-110/100"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 100 мм.
Клещи индукционные "КИ-110/125"
Клещи индукционные предназначены для:
- подачи бесконтактным (индукционным) способом в коммуникацию сигнала от генератора, например, на кабель под напряжением;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Клещи имеют внутренний диаметр - 125 мм.
Портативный искатель металлических люков ИЭМ-300 "Люк"
Автономный прибор для быстрого, удобного и безопасного определения местонахождения металлических люков, предметов из черных и цветных металлов, находящихся под слоем земли, асфальта, бетона, снега, льда и т. п.
Комплект аксессуаров для заземления коммуникации
Комплект дополнительных аксессуаров для заземления коммуникации на удаленном от генератора конце.
Файлы
Документация "Успех АГ-308.10Н"
Руководство по эксплуатации трассоискателя Успех АГ-308.10Н (.pdf)
Видео
Вебинар: Как выбрать нужный трассоискатель
Если Вас интересует цена на Трассоискатель "Успех АГ-308.10Н" Вы можете позвонить по тел.
