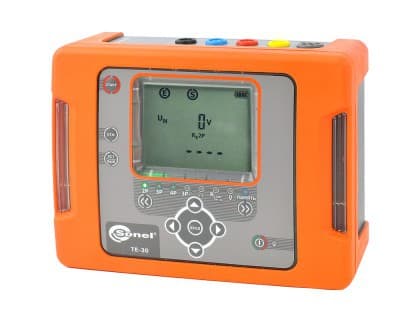

Измеритель параметров заземляющих устройств TE-30
Обзор
Назначение и область применения
ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.
Функциональные возможности
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
- измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
- измерение удельного сопротивления грунта методом Веннера;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
- сохранение результатов измерений в память;
- передача данных на ПК с использованием USB интерфейса;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- рабочий диапазон температур от -20°C до +50°C.
Характеристики
Технические характеристики TE-30
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»Измерение напряжении помех UN (RMS)
Диапазон Разрешение Погрешность основная 0...100 В 1 В ± (10% и. в. + 1 е. м. р.) - частота fN 45…65 Гц
- частота измерения – минимум два измерения в секунду
Измерение сопротивления заземления (2-х проводный метод)
Диапазон Разрешение Погрешность основная 0…19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.) 20,0…199,9 Ом 0,1 Ом 200…1999 Ом 1 Ом ±5% 2000…9999 Ом 1 Ом ±8% Измерение сопротивления заземления (3-х и 4-х проводный метод)
Измерительный диапазон по ГОСТ IEC 61557-5-2013: 0,53 Ом…9999 Ом для Un=50 В
Диапазон Разрешение Погрешность основная 0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом ± 5% и.в. 2000...9999 Ом 1 Ом ± 8% и.в. Измерение сопротивления многоэлементных заземлений с помощью клещей (3-х проводный метод с токовыми клещами)
Диапазон Разрешение Погрешность основная 0,00...19,99 Ом 0,01 Ом ± (3% и. в. + 3 е. м. р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом ± 5% и.в. 2000...9999 Ом 1 Ом ± 8% и.в. Измерение сопротивления многоэлементных заземлений с помощью двух клещей
Диапазон Разрешение Погрешность основная 0,00...19,99 Ом 0,01 Ом ± (10% и. в. + 8 е. м. р.) 20,0...99,9 Ом 0,1 Ом ± (20% и. в. + 3 е. м. р.) Измерение удельного сопротивления грунта
Измерение согласно методу Веннера, ρ = 2πLREДиапазон Разрешение Погрешность основная 0...9,99 Ом∙м 0,01 Ом∙м Зависит от основной
погрешности RE
при измерении методом
4p но не менее ±1 е.м.р.10,0…99,9 Ом∙м 0,1 Ом∙м 100...999 Ом∙м 1 Ом∙м 1,00…9,99 кОм∙м 0,01 кОм∙м 10,0…99,9 кОм∙м 0,1 кОм∙м 100…999 кОм∙м 1 кОм∙м - расстояние между измерительными зондами (L): 1...50 м
Измерение сопротивления измерительных зондов
Диапазон Разрешение Погрешность основная 0...999 Ом 1 Ом ±5%(RE+RH+RS)+8 е.м.р. 1,00...9,99 кОм 1 кОм 10,0...19,9 кОм 0,1 кОм Дополнительные технические характеристики Класс изоляции двойная, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 Категория безопасности III 300В согласно ГОСТ IEC 61010-1-2014 Степень защиты корпуса ГОСТ 14254-2015 IP65 Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения 24 В Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) 3A RMS Частота измерительного тока 125 Гц для сети 50Гц, 150Гц для сети 60Гц Измерительное напряжение и ток для 2p U<24В RMS, I≥200мA для R≤60 Ом Измерительное напряжение для 3p, 4p 25 или 50 В Измерительный ток 3p, 4p >200 мA Максимальное сопротивление измерительных зондов 20 кОм Индикация тока помех (клещи) ≤0,5 мA Питание измерителя пакет аккумуляторов типа SONEL NiMH 9,6 В 2 А∙ч, внешний аккумулятор 12 В, сеть 220-230 В 50 Гц Количество измерений сопротивления R 2p >1100 (1 Ом, 2 измерения/мин.) Количество измерений RE >800 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) Длительность измерения сопротивления для метода 2p <4 секунд Длительность измерения для остальных методов <8 секунд Габаритные размеры 200 x 150 x 74 мм Масса измерителя приблизительно 1,2 кг Рабочая температура -20..+50°C Температура зарядки аккумуляторов +10..+40°C Комплектация
Стандартная комплектация
- Зажим «Крокодил» изолированный черный K01 - 1 шт.
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 - 1 шт.
- Зонд измерительный для забивки в грунт 30 см - 2 шт.
- Зонд острый с разъёмом «банан» красный - 1 шт.
- Кабель последовательного интерфейса USB - 1 шт.
- Провод измерительный 1,2 м с разъемами «банан» красный - 1 шт.
- Провод измерительный 2,2 м с разъемами «банан» черный - 1 шт.
- Провод измерительный 25 м на катушке с разъемами «банан» красный - 1 шт.
- Провод измерительный 50 м на катушке с разъемами «банан» желтый - 1 шт.
- Футляр L10 - 1 шт.
Дополнительная комплектация
- Зажим специальный типа «струбцина» с разъемом «банан».
- Зонд измерительный для забивки в грунт 80 см.
- Катушка для намотки измерительного провода.
- Клещи измерительные C-3.
- Клещи передающие N-1.
- Комплект измерительных разъемов для фазных и нулевых шин AR-468.
- Провод измерительный 25 м на катушке с разъёмами «банан» голубой.
- Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0».
- Футляр для двух зондов 80 см.
