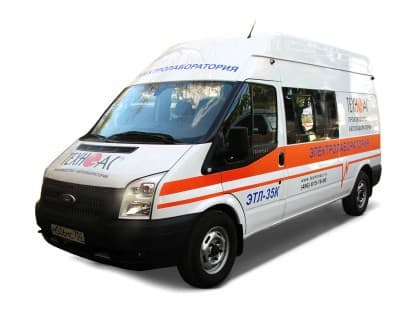

Передвижная электротехническая лаборатория ЭТЛ-35К
Обзор
Возможный состав определяется Заказчиком!Автомобиль на базе ГАЗ-27057, УАЗ, Форд, Фольксваген, Фиат и др.
Назначение
- Испытания изоляции повышенным выпрямленным напряжением до 60 кВ
- Испытания изоляции повышенным переменным напряжением промышленной частоты до 100кВ
- Измерения тангенса угла диэлектрических потерь и емкости при напряжении до 10 кВ
- Низковольтных измерений
- Прожига и дожига дефектной изоляции кабелей
- Определения расстояния до места повреждения высоковольтных кабелей на низком напряжении и импульсным безпрожиговым методом на высоком напряжении
- Определения трассы кабельных линий напряжением 6-10 кВ
- Топографического определения мест повреждения кабельных линий индукционным и акустическим методами.
Типовая комплектация
- Цветографическое оформление
- Лабораторный отсек
- Перегородка между отсеками
- Окна: задние боковые-глухие, в задней двери пластиковое окно с муфтой для кабеля
- Лючок 10х10 в правом нижнем углу для вывода кабеля
- Отделка боковин и потолка
- Напольное покрытие: автолинолеум
- Дежурное освещение: штатное
- Рабочее освещение: люминесцентные светильники
- Мебель: основная стойка, мягкое сиденье
Система обеспечения электробезопасности
- модуль контроля безопасности МКЗ,
- блокировочные выключатели на дверях в/в отсека,
- звуковая сигнализация,
- световая сигнализация,
- кнопка аварийного выключения,
- входной расцепитель с видимым разрывом контактов.
Дополнительное оборудование
- преобразователь напряжения 12/220 В,
- дизель/бензогенератор (для работы в полевых условиях),
- система управления электропитанием лаборатории,
- дополнительный отопитель,
- кондиционер.
Комплектация
Состав лаборатории
1. Стойка управления (основная) 1.1.Высоковольтный переключатель (исп. ~100 кВ; Изм. С и tgδ; Мегомметр) 1.2.Изолятор проходной трубчатый 1.3.Компл. ограждений 1.4.Автотр-р регулирующий РНО (40А) 2. Измеритель диэлектрических потерь ИДП-10 в составе 2.1.Трансформатор напряжения НОМ-10 2.2.Мост ИПИ 10 2.3.Короткозамыкатель КЗМК-10 2.4. Переключатель схемы измерения "прямая - перевернутая" 3. Блок управления электролабораторией БУ 4. Устройство высоковольтных испытаний УВИ в составе 4.1.Трансформатор ИОМ-100/20 с короткозамыкателем КЗМК-100 4.2.Блок высоковольтных испытаний БВИ-60/50-М5 4.3.Измеритель тока высокопотенциальный ИТВ-140Р 4.4.Конденсатор фильтрующий 30 нФ 60 кВ 5. Блок низковольтных измерений БНИ 6. Комплект барабанов и кабелей 6.1.Стойка с 3-мя барабанами защитного, рабочего заземлений и сетевого кабеля (L=30м) 6.2.Барабан диэлектрический на стойке с высоковольтным кабелем (L=30м) 6.3.Блок двух барабанов с «Кабелем №1» и «Кабелем №2» (L=30м) 6.4. Комплект проводов соединительных для подключения БНИ 6.5. Высоковольтный провод в бухте (L=30м) 6.4. Высоковольтный кабель для изм. тока утечки, в бухте (L=30м) 6.6. Переходник сетевой четырехпроводный (L=1,2м) 6.7. Переходник сетевой двухпроводный (L=0,7м) 7. Комплект электротехнического оборудования 7.1.Конечный выключатель для блокировки двери 7.2.Светильник сигнальный красный 7.3.Сирена 7.4.Фонари освещения (2шт) 8. Комплект документации: паспорт на Электролабораторию ЭТЛ-35К, руководство по эксплуатации на ЭТЛ-35
