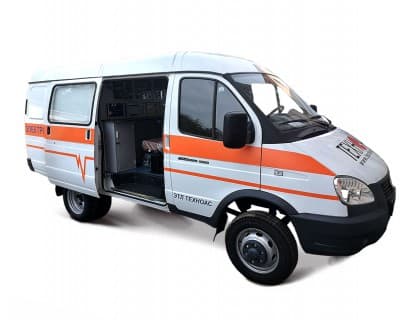

Передвижная электротехническая лаборатория ЭТЛ-10
Обзор
Возможный состав определяется Заказчиком!Автомобиль на базе ГАЗ-27057, УАЗ, Форд, Фольксваген, Фиат и др.
Назначение
- Прожиг дефектной изоляции кабелей с последующим дожигом.
- Испытания и прожиг изоляции силовых кабелей.
- Измерения сопротивления изоляции электрических цепей.
- Испытания высоковольтной изоляции.
- Поиск повреждений в кабелях электроакустическим и индукционным методами.
- Определение характера повреждения и расстояния до места повреждения без прожига изоляции кабеля.
- Испытания кабеля переменным высоким напряжением.
Типовая комплектация
- Цветографическое оформление
- Лабораторный отсек
- Перегородка между отсеками
- Окна: задние боковые-глухие, в задней двери пластиковое окно с муфтой для кабеля
- Лючок 10х10 в правом нижнем углу для вывода кабеля
- Отделка боковин и потолка
- Напольное покрытие: автолинолеум
- Дежурное освещение: штатное
- Рабочее освещение: люминесцентные светильники
- Мебель: основная стойка, мягкое сиденье
Система обеспечения электробезопасности
- модуль контроля безопасности МКЗ,
- блокировочные выключатели на дверях в/в отсека,
- звуковая сигнализация,
- световая сигнализация,
- кнопка аварийного выключения,
- входной расцепитель с видимым разрывом контактов.
Дополнительное оборудование
- преобразователь напряжения 12/220 В,
- дизель/бензогенератор (для работы в полевых условиях),
- система управления электропитанием лаборатории,
- дополнительный отопитель,
- кондиционер.
Комплектация
Состав лаборатории
№ Наименование 1 Стойка управления в комплекте:
- переключатель высоковольтный выбора режимов - 3 шт.
- переключатель высоковольтный «ГАУВ-ПРОЖИГ» - 1 шт.
- автотрансформатор регулировочный РНО (20А) - 1 шт.
- короткозамыкатель с электромеханическим приводом - 3 шт.
2 Блок управления электролабораторией БУ 3 Рефлектометр высоковольтный осциллографический «Искра-4» с датчиками 4 Генератор звуковой частоты ГЗЧ-2500 5 Акустический дефектоискатель с функцией пассивного обнаружения кабелей "Успех АТП-424Э" с датчиком для выбора кабеля из пучка (с возможностью подключения накладной рамки, индукционных клещей, гарантия 2 года) 6 Блок высоковольтных испытаний БВИ-60/50-М5 7 Блок прожига БПР-25/8 8 Генератор акустики ГАУВ-20-14 9 Стойка с 2-мя барабанами защитного заземления и сетевого кабеля (L=30 м) 10 Стойка с 3-мя барабанами высоковольтных (до 60 кВ) экранированных кабелей для испытаний,прожига и акустики жил кабеля (L=30 м) 11 Высоковольтный провод для испытаний 50 кВ/50 Гц в бухте (L=30 м) 12 Сирена 13 Светильник сигнальный красный 14 Комплект ограждений
Если Вас интересует цена на Передвижная электротехническая лаборатория ЭТЛ-10 Вы можете позвонить по тел.
