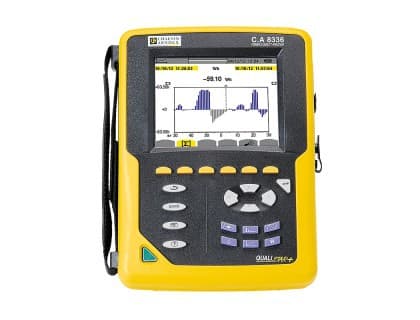

Анализатор параметров электросетей, качества и количества электроэнергии CA 8336
Обзор
Описание
CA 8336 QUALISTAR PLUS простой анализ электрических сетей плюс анализатор качества энергии. CA8336 Chauvin Arnoux идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов. Трехфазный графический анализатор параметров электросети с постоянного и переменного тока СА8336 (Qualistar+) использует истинное среднеквадратическое преобразование мгновенных значений силы тока и напряжения. CA8336 позволяет выполнять быструю оценку эксплуатационных параметров сети и отображение основных характеристик трехфазной сети, контроль изменений различных параметров сети в течение длительного времени. CA8336 Chauvin Arnoux позволяет выполнять измерения с различными токовыми клещами и трансформаторами тока.
Особенности анализатора параметров электросетей, качества и количества электроэнергии CA 8336 QUALISTAR PLUS
- 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок;
- Полное русское меню;
- Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны;
- Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах;
- В режиме броска электроэнергии, измерение может длиться более 1 минуты;
- Дополнительные функции: режим "ПУСК" для двигателей и моторов (1 мин для 3-х фаз одновременно);
- Интуитивная конфигурация, онлайн помощь и возможность прямой печати;
- Простая связь через USB порт используется для коммуникации с ПК.
Qualistar+ может также зафиксировать и записать
- Одновременная запись по 3-м режимам: аномалии, кратковременные импульсы, текущие интегральные измерения;
- Мин/Макс значения;
- До 300 переходных процессов;
- Гармоники до 50-й;
- 50 снимков экрана и кривых;
- Регистратор отклонений - до 10 000 событий (нарушений заданных пользователем норм) по 40 различным параметрам;
- Емкость памяти в 2 Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца.
Назначение анализатора параметров электросетей, качества и количества электроэнергии CA8336 QUALISTAR PLUS
- Простой анализ электрических сетей плюс анализатор качества энергии CA8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов;
- Изучение нагрузок - проверка состояния и возможностей системы электроснабжения перед включением дополнительных нагрузок;
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения и устройств КРМ;
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры;
- Регистрация аномалий напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Характеристики
Технические характеристики анализатора параметров электросетей, качества и количества электроэнергии CA8336
Параметр Значение Количество каналов измерения 4 на напр / 4 на ток (всего 8 каналов) Напряжение, диапазоны
(Действ перем+пост) ф/ф10 В - 1000 В ф/н 10 В - 1000 В Ток (Действ перем+пост), диапазоны 100мA - 10000 A Клещи MN MN93: 0,01 - 240 A;
MN93A: 0.005 A - 5 A / 0.1 A - 120 AКлещи C 0,01 A - 1000 A Клещи AmpFLEX или MA 0,1 A - 10000 A Клещи PAC 0,1 A - 1000 A перем / 0,1 A - 1400 A пост Частота 40 Гц - 69 Гц Измерения мощности активная
реактивная
полная
W, VA, var, PF, DPF, cos j, tan jИзмерения энергии активная
реактивная
полная
Wh, varh, VAhГармоники есть Вычисление коэффициента гармонических искажений (THD) есть, от 0 до 50 порядка, фаза Режим Expert для анализа гармоник есть Переходные процессы 300 Краткосрочные дрожания (Flicker) есть Скачок пускового тока (Inrush mode) есть, > 1 минуты Дисбаланс да Запись, продолжительность (всех параметров по макс. выборке) 1 месяц Запись min/max значений есть Сигнализация - выход измеряемого параметра за установленные пределы 10000 значений с 40 различных типов Распознание токовых датчиков авто. 8+ Пиковые значения есть Векторное отображение сигналов автоматически Дисплей Цветной 1/4 VGA ЖК дисплей, 320 x 240, диагональ 148 м Захват экранов и кривых 50 Электробезопасность IEC 61010 1000 V CAT III / 600 V CAT IV Язык меню прибора 21 (вкл русский) Интерфейс USB тип B Питание Внешнее зарядное устройство
сети 600 V CAT IV, аккумуляторная батерея (встроенная)Размеры 240 x 180 x 55 мм Вес 1,9 кг Комплектация
Комплект поставки CA8336 QUALISTAR PLUS
- Анализатор качества электрической энергии CA8336 - 1 шт.
- Сумка для переноски - 1 шт.
- Шнуры напряжения типа «банан» 4 мм., 3 м. - 5 шт.
- Зажимы типа "крокодил" - 5 шт.
- Комплект для маркировки шнуров и входов из 12 цветов - 1 шт.
- Защитная пленка для экрана для защиты от царапин (установлена) - 1 шт.
- Шнур USB - 1 шт.
- Сетевой шнур - 1 шт.
- Блок питания - 1 шт.
- Лист безопасности - 1 шт.
- Многоязычное руководство по эксплуатации на компакт-диске - 1 шт.
- Программа Power Analyzer Transfer на компакт-диске - 1 шт.
Если Вас интересует цена на Анализатор параметров электросетей, качества и количества электроэнергии CA 8336 Вы можете позвонить по тел.
